發布時間：2021-12-13 11:18:03
現在的固體絕緣環網柜均選用真空負荷開關和斷路器，真空滅弧室外層有真空澆注填充物，外部則以環氧樹脂澆注進行密封，此類結構加強了對真空滅弧室的防護。其間斷路器的操作組織可選用彈簧操作組織或永磁組織。真空滅弧室應選用條件過硬的產品，嚴把產品質量，在澆注前后分別對滅弧室進行全面查驗，進行耐壓試驗。
固體絕緣環網柜通常是由以下幾個首要部件組成的：
1) 固體絕緣環網柜殼體；
2) 絕緣母線；
3) 設備設備所需底架、支架、渠道及設備所需緊固件，設備接地銅排等；
4) 設備設備及運維所需的線纜及相關附件；
5) 操動組織及其輔佐設備；
6) 電纜頭在線測溫設備；
7) 故障指示器；
8) 備品備件及專用工用具等。
其間，固體絕緣環網柜最重要的開關元件有：負荷開關、斷路器、熔斷器、阻隔開關。下面分別介紹下這幾個首要原件的效果：
固體絕緣環網柜內負荷開關的效果：
負荷開關是由熔斷器和阻隔開關組合而成的，由阻隔開關斷開正常運行電流，由熔斷器開斷回路故障電流，所以，負荷開關關于電機有一定的維護效果。負荷開關一般應具有分、合正常負荷電流、線路之間環流、線路或設備的充電電流的才華，還應具有關合短路電流的才華。
注：
在運用負荷開關時，應當在負荷開關后邊加上接觸器，以作為電機回路的操作元件和過負荷及過流維護元件。不應當僅僅用負荷開關來操作回路，由于負荷開關不是答應頻繁操作的元件，并且關于電機的維護也不全。

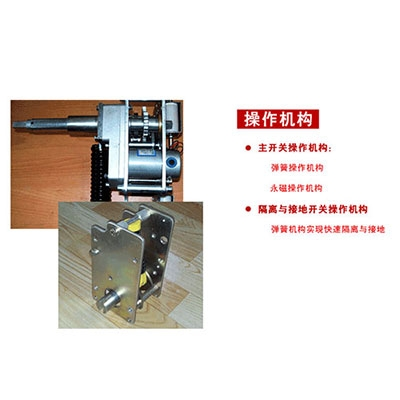

固體絕緣環網柜內負荷開關
固體內斷路器的效果：
斷路器操作是繼電維護設備跳、合閘輸出，控制體系分合閘指令與斷路器一次設備之間的聯接，也是斷路器情況向繼電維護設備及自動化監控體系輸入信息的中間設備，因而斷路器操作箱的質量安全可靠與否、運行維護好壞與否直接影響到固體絕緣環網柜的安全運行。

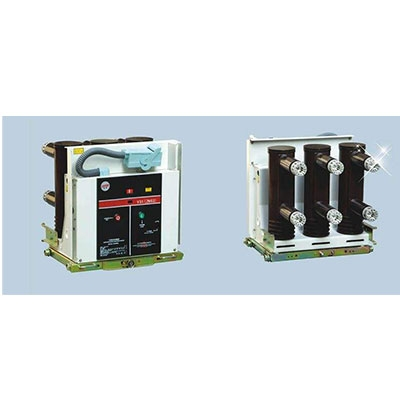

固體絕緣環網柜內斷路器
固體絕緣環網柜內熔斷器的效果：
熔斷器串聯在電路中，由金屬熔體、熔斷管、動態觸頭座、滅弧填充物、絕緣支持物及指示器組成。它的效果是：當過載電流或短路電流通過時，熔體本身產生熱量將自己熔斷，然后斷開電路，起到維護電網和電氣設備的效果。

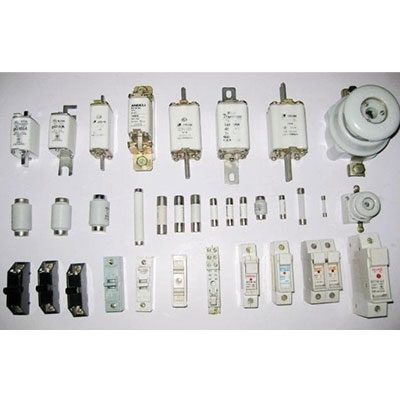

固體絕緣環網柜內熔斷器
固體絕緣環網柜內阻隔開關的效果：
阻隔開關是在無負荷情況下開斷或接通髙壓線路的輸電 設備，以及對被檢修的高壓母線、斷路器等電氣設備與帶電的高 壓線路進行電氣阻隔、形成顯著可見的空氣絕緣空地的設備，保 證檢修作業安全進行。
注：
阻隔開關一般由底座、支柱絕緣子、導電閘刀、動觸頭、靜 觸頭和傳動組織等組成。

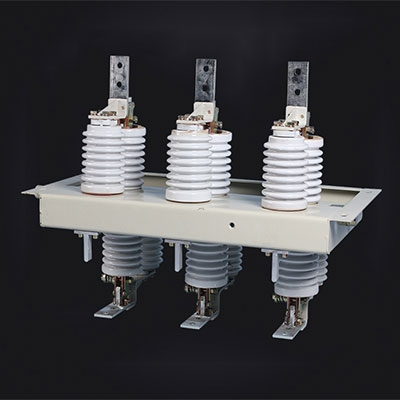

高壓阻隔開關
